Comment installer une armoire à fusibles supplémentaire?

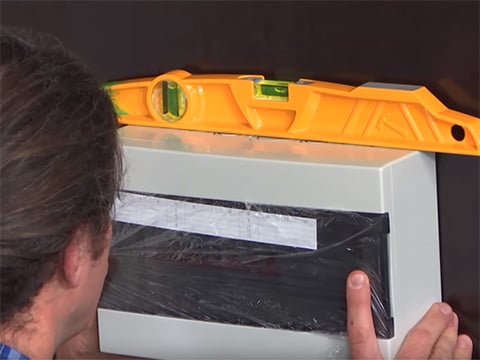

• Ouvrez l'armoire à fusibles pour la fixer.
• A l'endroit où les conduites électriques se réunissent.
• Placez le milieu à environ 1,5m de hauteur, pour un travail aisé et confortable.

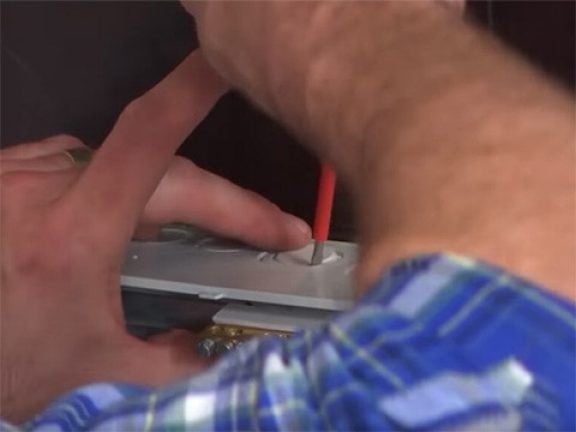

• Ouvrez le passe-câbles en-dessous ou sur le dessus du boîtier à fusibles (en fonction de l'endroit où les câbles électriques se rejoignent).
• Si besoin, vous pouvez agrandir l'ouverture. Ce faisant, veillez à ce que le trou reste plus petit que la section du chemin de câbles afin d'obtenir un beau résultat final.

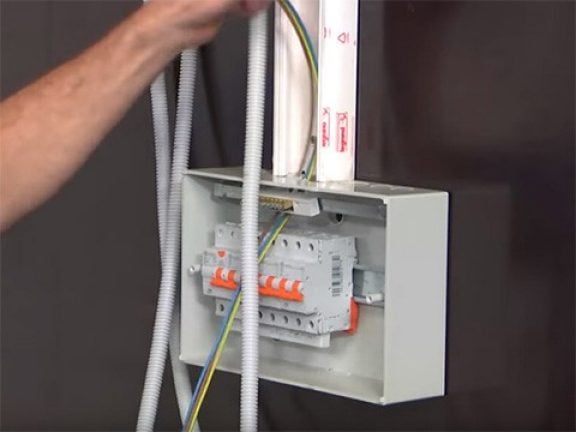

• Placez le chemin de câbles au contact du coffret à fusibles, en veillant à ce qu'il recouvre bien le passe-câbles.
• Menez les câbles jusqu'au coffret à fusibles via le chemin de câbles.
• Retirez la gaine des câbles jusqu'à l'endroit où ils pénètrent dans l'armoire.
• Tirez les fils ou câbles électriques à travers le passage.
• Si les fils sont beaucoup trop longs, vous pouvez les raccourcir.

Conseil!  Marquez vos câbles et fusibles électriques au moment où vous les installez, ainsi vous saurez par après immédiatement quels câbles et fusibles sont reliés à quel circuit électrique.

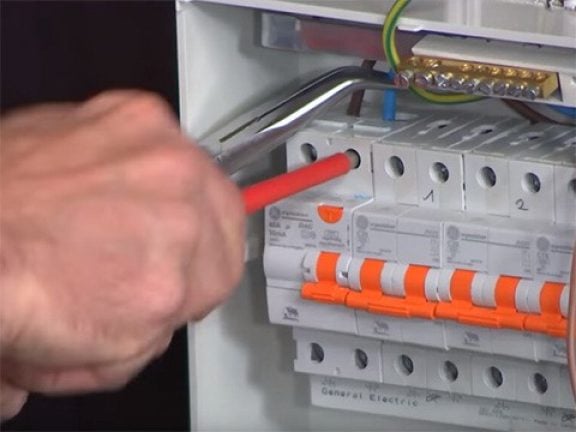

• Faites passer les fils conducteurs par l'arrière jusqu'à ce qu'ils touchent le disjoncteur différentiel. Vous pouvez utiliser pour cela une pince à bec long.
• Laissez un peu de marge lorsque vous branchez les fils: faites une petite boucle (autour du tournevis par exemple) pour avoir un peu de jeu.
• Raccourcissez les fils qui dépassent avec une pince coupante et dénudez-les avec une pince à dénuder.
• Faites entrer les fils dans le disjoncteur différentiel: le fil brun à gauche, le fil bleu à droite.
• Fixez les fils à l'aide d'un tournevis.
• Faites la même chose pour les fusibles.
• Fixez maintenant tous les fils de terre (jaune et vert) dans la barrette de terre. Si vous utilisez un coffret précâblé, la barrette à broches ou rail de liaison est déjà prémontée. Vous utilisez un boîtier vide? Dans ce cas, c'est à vous d'installer le rail de terre.

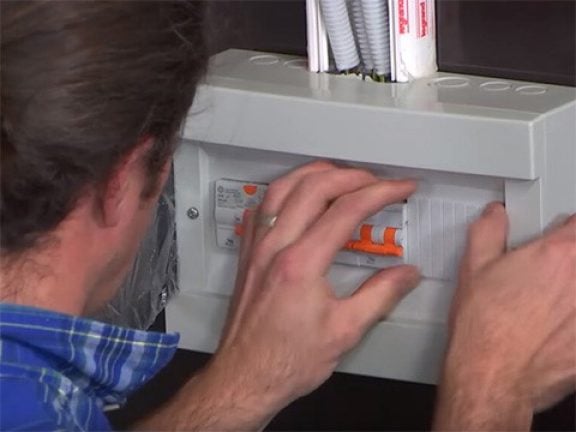

• Recouvrez les vis de capuchons de protection.
• Vérifiez qu'aucun fil ne dépasse et que toutes les vis soient bien fixées.
• Replacez le panneau avant sur l'armoire de distribution.
• Les modules non utilisés sont recouverts de capuchons de protection.

Attention!  Après chaque extension électrique importante, votre installation électrique doit de nouveau être inspectée.
