Comment installer un interrupteur?

• Déterminez d'abord l'endroit ou l'interrupteur sera utilisé.
• Déterminez ensuite la fonction de cet interrupteur (par exemple commander un point lumineux depuis un endroit).
• Pour finir, choisissez la finition que vous souhaitez.

Attention!  Pensez bien à couper le courant avant de vous mettre à l'installation de l'interrupteur.

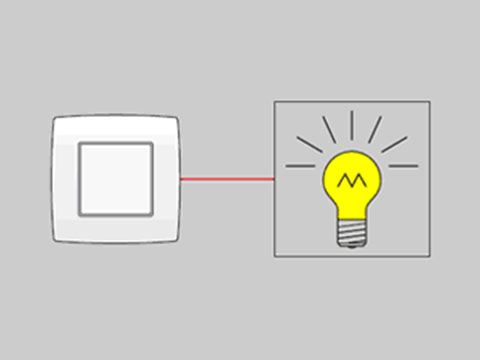

Placer un interrupteur unipolaire, placer un interrupteur bipolaire, placer un interrupteur va-et-vient, placer deux interrupteurs va-et-vient et un interrupteur ou placer un interrupteur double allumagne.

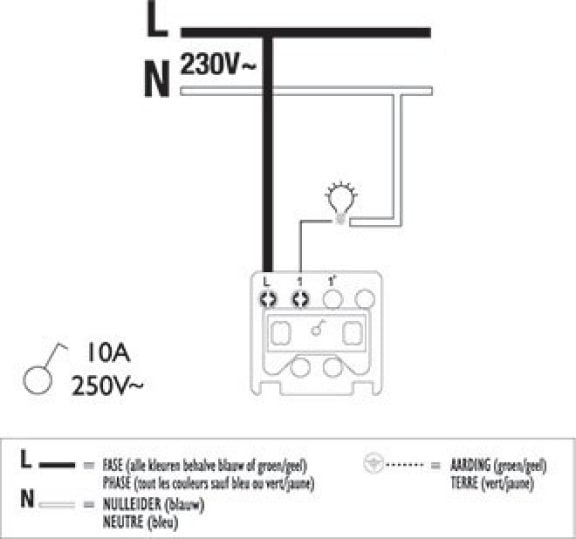

1. Reliez les fils bleus du câble entrant et du câble sortant vers la lampe à l’aide de raccords rapides.
2. Reliez le fil brun ou noir entrant à la vis la plus profonde de l’interrupteur (L1).
3. Le fil noir ou brun sortant vers la lampe doit être relié à la vis encore libre (1).
4. Pour finir, reliez les fils jaune-vert (fils de terre) entre eux à l’aide de raccords rapides.

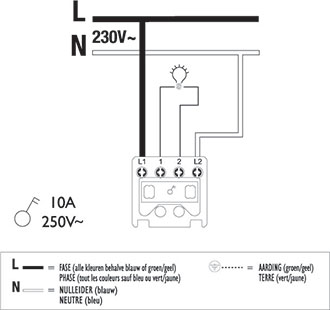

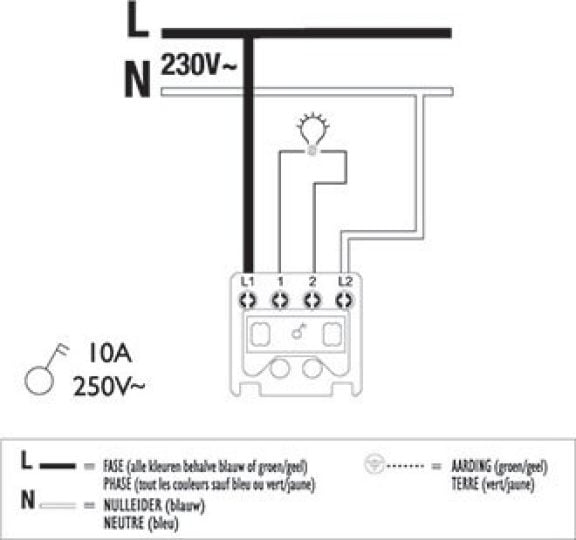

1. Reliez le fil bleu du câble d’alimentation à L2 et le fil brun ou noir d’alimentation à L1.
2. Le fil bleu sortant vers la lampe doit être relié à la vis 2 et le fil brun ou noir sortant vers la lampe doit être relié à la vis 1.
3. Pour finir, reliez les fils de terre (jaune-vert) entre eux à l’aide de raccords rapides.

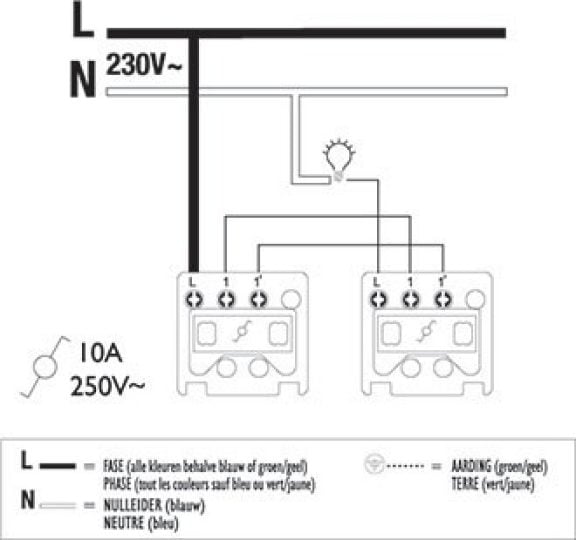

Le premier interrupteur:

1. Reliez les fils bleus entre eux à l’aide de raccords rapides.
2. Reliez le fil d’alimentation brun ou noir à la vis la plus profonde L.
3. Reliez ensuite les deux fils sortants en ordre quelconque aux vis restantes 1 et 1’ (= liaison avec le deuxième interrupteur).
4. Pour finir, reliez les fils de terre (jaune-vert) entre eux à l’aide de raccords rapides.

Le deuxième interrupteur:

1. Ici aussi, reliez les fils bleus entre eux à l’aide de raccords rapides.
2. Les deux fils entrants du premier interrupteur doivent être reliés aux vis 1 et 1’.
3. Ensuite, reliez le fil brun ou noir sortant vers la lampe à la vis la plus profonde (L).
4. Pour terminer, reliez ici aussi les fils de terre à l’aide de raccords rapides.

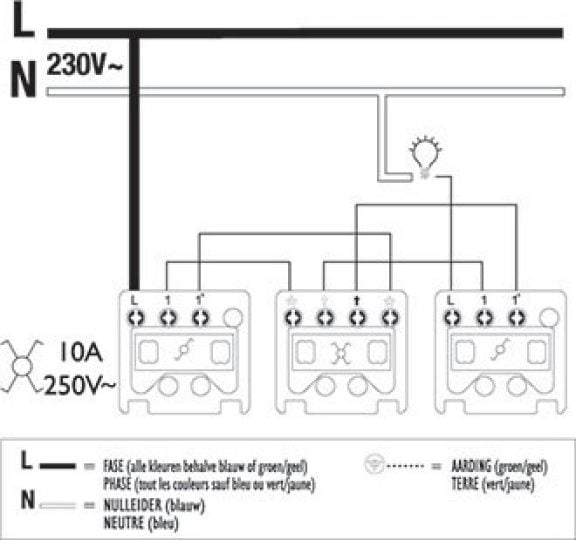

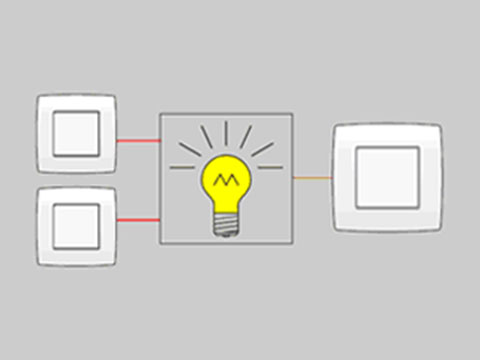

Un interrupteur inverseur établit une liaison entre 2 interrupteurs va-et-vient. Sans cette phase intermédiaire, mais avec uniquement 3 interrupteurs va-et-vient, certaines lampes ne pourraient plus être allumées ou éteintes à partir de certains interrupteurs. L’interrupteur inverseur veille à ce que les fils soient inversés où nécessaire afin de remédier à ce problème.

Le premier interrupteur va-et-vient:

1. Reliez ici aussi les fils bleus entre eux à l’aide de raccords rapides.
2. Reliez le fil d’alimentation brun ou noir à la vis la plus profonde L.
3. Reliez ensuite les 2 fils sortants en ordre quelconque aux vis restantes 1 et 1’.
4. Pour finir, reliez les fils de terre vert-jaune entre eux à l’aide de raccords rapides.

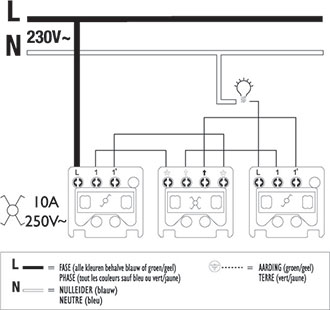

L’interrupteur inverseur

Attention!  Placez toujours l'interrupteur inverseur entre deux interrupteurs va-et-vient.

1. Reliez les fils bleus entre eux à l’aide de raccords rapides.
2. Les fils venant de l’interrupteur va-et-vient doivent être reliés aux vis avec le symbole “astérisque”, l’ordre n’a absolument pas d’importance.
3. Les fils sortants doivent être reliés aux vis portant le symbole "flèche", ici non plus l’ordre n’a pas d’importance.
4. Pour terminer, les fils de terre jaune-vert doivent être reliés à l’aide de raccords rapides.

Le deuxième interrupteur va-et-vient:

1. Reliez ici aussi les fils bleus entre eux à l’aide de raccords rapides.
2. Les deux autres fils entrants doivent être reliés aux vis 1 et 1’.
3. Le fil noir ou brun qui part vers la lampe sera relié à la vis la plus profonde, L.
4. Enfin, reliez les fils de terre vert-jaune entre eux à l’aide de raccords rapides.

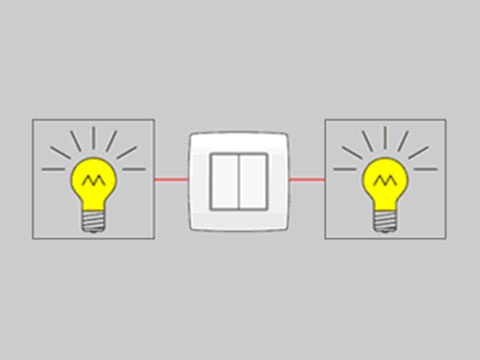

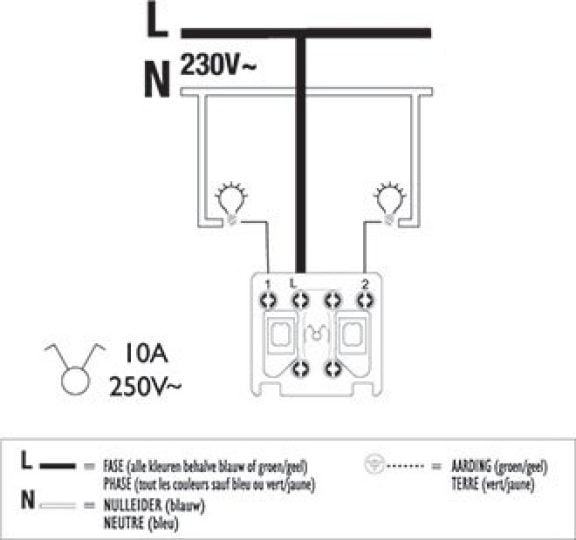

Un interrupteur double allumage est en fait une composition de 2 interrupteurs unipolaires dans un mécanisme. Par conséquent, le schéma de raccordement est pour ainsi dire le même qu’un interrupteur unipolaire, sauf qu’il faut l’effectuer en double. Autre différence: il ne doit y avoir qu'une seule alimentation car c'est le mécanisme qui assure la liaison au deuxième interrupteur unipolaire.

1. Reliez le fil brun ou noir entrant (d’alimentation) à la vis la plus profonde (L).
2. Reliez le fil brun ou noir sortant vers la première lampe au raccordement 1.
3. Reliez le fil brun ou noir vers la deuxième lampe au raccordement 2.
4. Reliez ensuite les fils bleus entre eux à l’aide de raccords rapides.
5. Finissez le branchement en reliant les fils vert-jaune entre eux à l’aide fils vert-jaune.

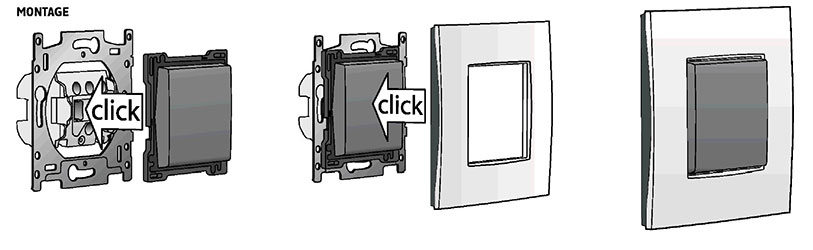

Fixez la plaque de recouvrement sur l'interrupteur. Selon la marque, clipsez-le ou vissez-le sur l'interrupteur.
