Hoe een buitenstopcontact plaatsen?

Maai jij je gras met een elektrische grasmaaier? Of heb je een terrasverwarmer gekocht om 's avonds extra lang te kunnen genieten van je tuin? Dan kan een buitenstopcontact erg handig zijn! In dit advies artikel laten we stap voor stap zien hoe je eenvoudig een buitenstopcontact plaatst. Doe-het-zelf met Hubo!

Let op! Zorg er steeds voor dat de elektriciteit afgesloten is vooraleer je aan de slag gaat.

Instructievideo: Buitenstopcontact plaatsen

In deze instructievideo zie je hoe er een Niko Hydro buitenstopcontact met schakelaar geplaatst wordt. Er wordt stroom van een binnenstopcontact naar buiten getrokken.

Stappenplan: Buitenstopcontact plaatsen in 5 eenvoudige stappen

In dit stappenplan vertrekken we vanuit een bestaand stopcontact binnen. Van hieruit kunnen we stroom aftakken naar buiten toe. We plaatsen een dubbele contactdoos met schakelaar bovenaan waarmee het stopcontact bediend kan worden. Let erop dat je de kring op de verliesstroom schakelaar van 30 mA plaatst. Dit is de verliesstroomschakelaar voor natte kringen.

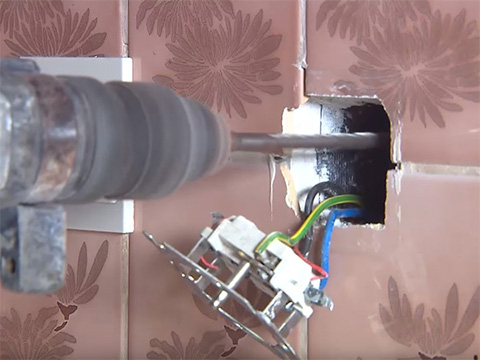

Stap 1: Stroomvoorziening van binnen naar buiten

Demonteer tijdelijk het bestaande binnenstopcontact en boor van hieruit naar buiten.
De boor helt hierbij lichtjes naar beneden, zodat er achteraf geen water naar binnen kan lopen.
De kabel kan je met behulp van de boor door de muur trekken.
Strip de kabel en verbind met het stopcontact.

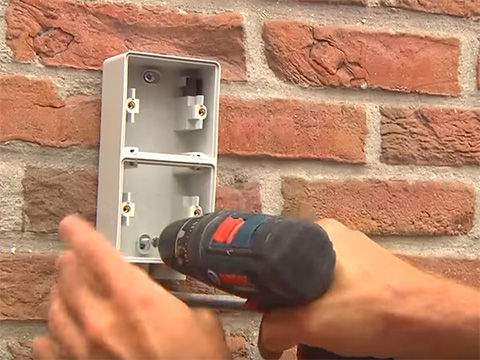

Stap 2: Bevestig de contactdoos

Bepaal de hoogte van het stopcontact en plaats de contactdoos waterpas tegen de muur.
Bevestig de contactdoos met behulp van pluggen en vijzen stevig tegen de muur.

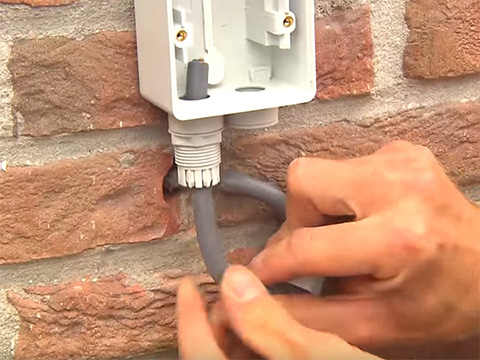

Stap 3: Leid de elektriciteitskabel naar de contactdoos

Steek de elektriciteitskabel met behulp van een wartel via de onderzijde in de contactdoos.
Leid de kabel tot boven in de contactdoos.
Draai de wartel aan, waardoor deze om de kabel spant en de ingang afsluit.
Ontmantel de laatste 15 cm van de kabel.

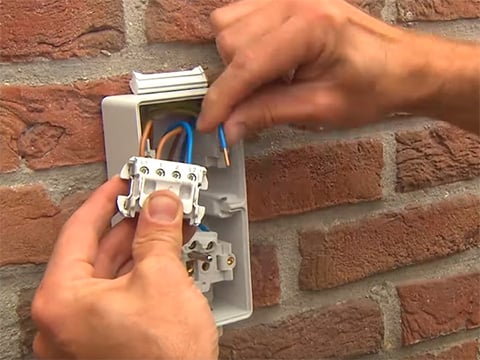

Stap 4: Monteer het binnenwerk

We werken in dit voorbeeld met een dubbele contactdoos met een schakaleaar bovenaan waarmee het stopcontact aan- en uitgezet kan worden.

Steek eindjes gestripte draad in het stopcontact en klik het stopcontact in de contactdoos.
Verbind de aardingsdraden in de ingebouwde steekklem.
Zet zowel de binnenkomende als vertrekkende stroomdraad en nulgeleider vast in de schakelaar.
Draai de vijsjes in de schakelaar aan zodat de draden vast zitten en klik de schakelaar vast in de contactdoos.

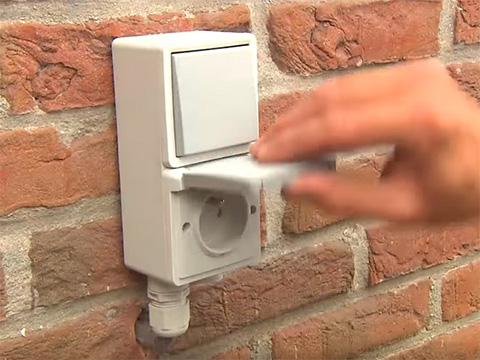

Stap 5: Monteer de afdekplaatjes

Vijs de afdekplaatjes stevig vast op de contactdoos.
Zorg ervoor dat deze mooi aansluiten.

Wat heb je nodig?

Materiaal

Gereedschap

Tip

Gereedschap voor elektroklussen kan je herkennen aan de geel-rode handgreep. Dit gereedschap is voorzien van een speciale isolatie, waardoor het spanningen tot 1000V aan kan.
