Hoe een Bosch split airconditioner installeren?
Instructievideo: Bosch airco installeren in 4 stappen
In deze video laten we zien hoe je een Bosch split airco installeert. Verder op de pagina vind je alle benodigdheden en een handig stappenplan terug om je airco te installeren.
Wat heb je nodig?
Stappenplan: Bosch split airco installeren in 4 stappen
Installeer je Bosch split airco eenvoudig zelf in 4 grote stappen. Meer en gedetailleerder informatie kan je terugvinden in de op maat gemaakte handleiding.

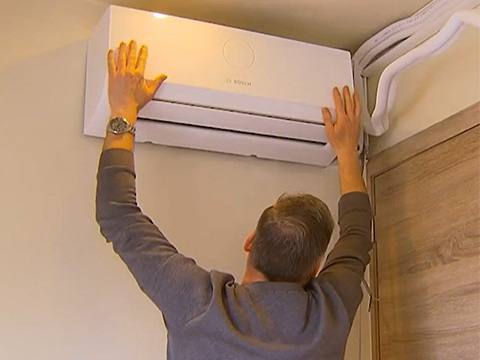

Stap 1: Bevestig de binnenunit
Beginnen doe je met het bepalen van de ideale plaats voor de binnenunits. Algemeen geldt dat je zo’n 15 cm ruimte moet voorzien boven en naast de binnenunit. Daarnaast plaats je de binnenunit op minimaal 2 m van de grond en op minimaal 3 m van de tegenoverstaande muur.
Om de binnenunit te bevestigen, maak je gebruik van de bijgeleverde montageplaat. Teken de gaten af op de muur, boor de gaten en bevestig de montageplaat met pluggen en schroeven.

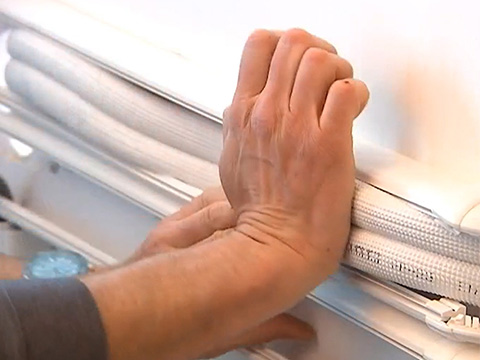

Stap 2: Binnenunit en buitenunit verbinden
Om de verbinding te maken tussen de binnen- en buitenunit, gebruik je de elektriciteitskabel, de koelleidingen en de condensafvoer uit de installatiekit. Steek de elektriciteitskabel, de koelleidingen en de condensafvoer door het gemaakte boorgat. De elektriciteitskabel en de condensafvoer kan je alvast aansluiten op de binnenunit.
De koelleidingen hoef je verder niet aan te sluiten, want dit gebeurt bij de inbedrijfstelling door een gecertificeerd vakman. In het geval van een multi split airco, monteer je nu de overige binnenunits op dezelfde manier.

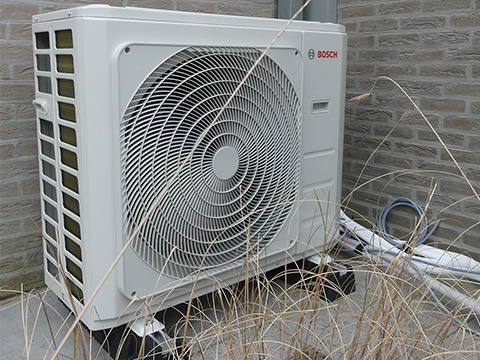

Stap 3: Bevestig de buitenunit
De buitenunit van je split airco kan je monteren op een sokkel op de grond of op een wandbeugel aan de muur. Algemeen geldt dat je zowel naast als achter de buitenunit zo’n 30 cm moet voorzien. Daarnaast zorg je ook voor minimaal 2 m aan de voorzijde van de buitenunit voor een vrije luchtcirculatie.
Monteer de buitenunit nu op de steunblokken of ophangbeugels. Voorzie ook reeds een XVB kabel van 3G2.5 om de airco van stroom te voorzien. Deze XVB moet in de zekeringkast aangesloten zijn op een automatische zekering van 20A.

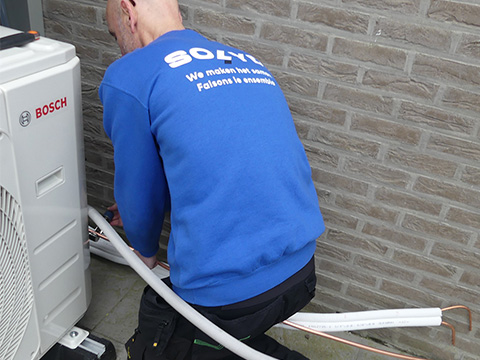

Stap 4: Airco koeltechnisch aansluiten door Solyd
Bij een inbedrijfstelling komt een F-gassen gecertificeerde vakman langs voor het aansluiten van de koelleidingen. Ook de elektrische verbinding wordt door hem voorzien.
Om te na te gaan of er zeker geen lekken zijn, doet de technieker eerst een druktest. Als alles correct is aangesloten, zal hij de leidingen vervolgens luchtledig maken met een vacuümpomp. Pas daarna laat hij het koelmiddel uit de buitenunit de leidingen binnenstromen. Tot slot schakelt hij de stroom in en start hij de airco effectief op.
